Valle Anfella (BL)
1949 – 1950
progettista: ingegnere Carlo Pradella
impresa: SACAIM - Venezia
committente: SADE - Venezia
Il torrente Anfella scorre in una valle laterale del Piave e vi affluisce da est nei pressi di Pieve di Cadore.

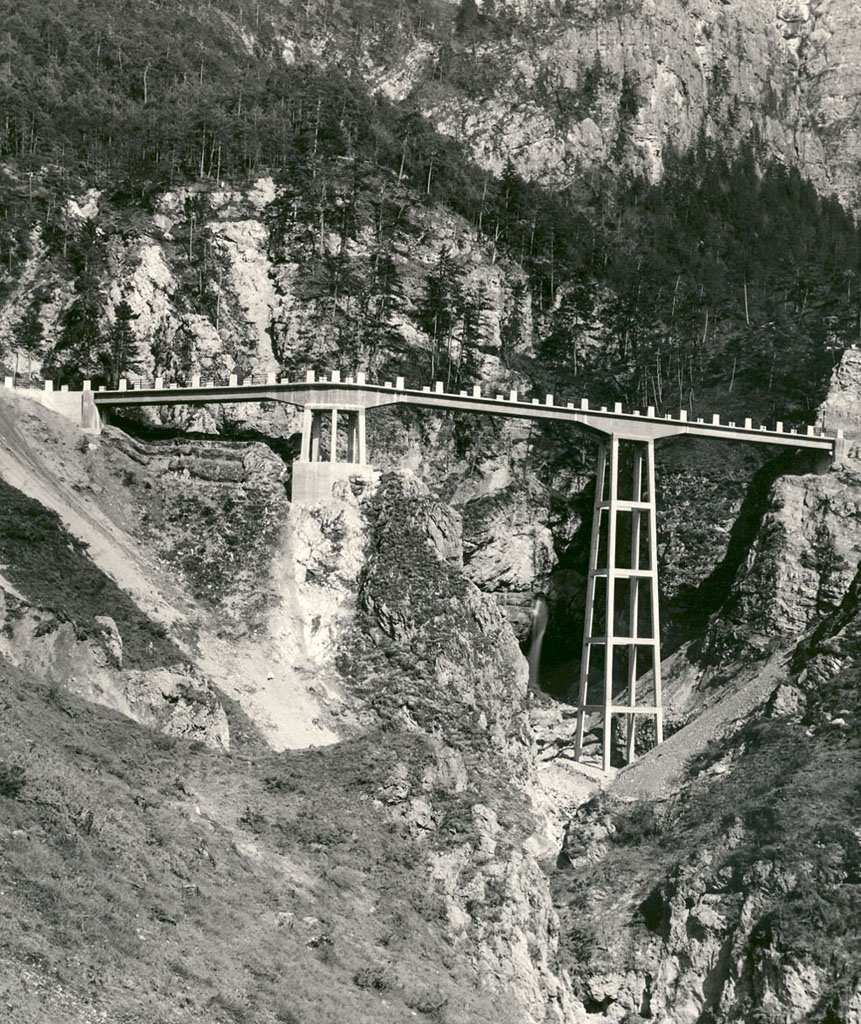

Il viadotto sul torrente Anfella è costituito da due campate laterali di 30,50 m e da una centrale di 37,50 m.
I due piedritti a traliccio hanno caratteristiche costruttive similari a quelle del viadotto di Vallesella, ma uno solo si sviluppa per un’altezza di 40 m, con traverse ogni 8 m mentre l’altro pone le sue fondazioni sulla roccia a soli 6,76 m dall’impalcato.
L’assimetria del manufatto è ulteriormente accentuata dalla curvatura di 45° dal piano stradale in corrispondenza del piedritto più corto.
Le due travi in cemento armato dell’impalcato semplicemente appoggiate sulle mensole solidali ai piedritti e sulle spalle di testata sono collegate da traverse, hanno un’altezza di 1,20 m e un solo appoggio scorrevole su ogni campata.
L’impalcato di 3,50 m di larghezza è formato dalle ali superiori delle travi, da una soletta di collegamento in cemento armato dello spessore di 10 cm e da una massicciata in pietrischetto bituminoso dello spessore di 6-12 cm.
Il carico accidentale concentrato, previsto nei calcoli della struttura, corrisponde a quello prodotto da un autocarro del peso di 80 q.
DATI TECNICI
larghezza impalcato: 3,50 m
altezza travi: 1,20 m
n. travi: 2
spessore soletta di collegamento: 10 cm
altezza max piedritti: 40 m
lunghezza campate laterali: 30,50 m
lunghezza campata centrale: 37,50 m
carico accidentale: autocarro di 80 q
carico permanente: 1.664 kg/m2
materiali impiegati: cemento armato per tutte le componenti del manufatto
